内のり寸法WxHxD (mm): | 400x500x400 | 外のり寸法WxHxD (mm): | 950x1650x950 |
---|---|---|---|
TemperatureRange: | 低温(A:25°C B:0°C C:- 20°C D:- 40°C E:- 60°C F:- 70°C) 高温150°Cは温度較差カスタマイズすることができる | HumidityRange: | 20%~98%R.H (カスタマイズすることができる) |
温度および湿気の分析的な正確さの配分の均等性: | 0.1°C;0.1% R.H/±2.0°C;±3.0% R.H。 | ||
ハイライト: | SUS304プログラム可能な環境試験の部屋,98%RHプログラム可能な環境試験の部屋,ISOのプログラム可能な環境試験の部屋 |

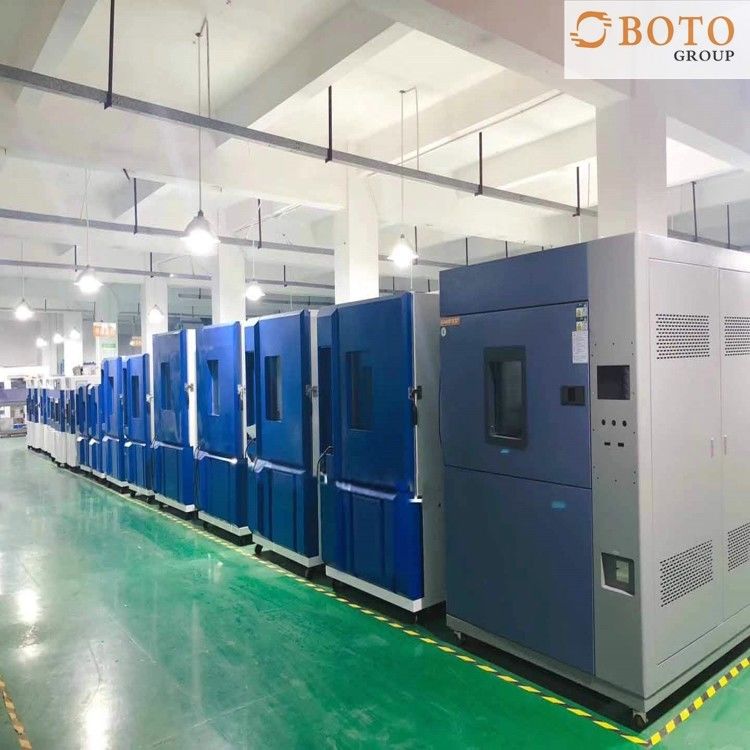

気候テスト キャビネットの湿気および温度調整のキャビネットのプログラム可能な環境部屋
温度の湿気テスト部屋が乾燥した熱、冷たい湿気の許容のためにさまざまなタイプの材料をテストするのに使用されている。それはすべてのタイプの電子プロダクト、電気電気器具およびコミュニケーション、器械、自動車、プラスチック、金属、食糧、化学薬品、建築材料の、医学および航空宇宙産業からプロダクトの質の点検を適用される。
fluctuatingenvironment、高温および別の相対湿度を含む環境および厳しいテスト条件の部品の行動を定める温度および湿気のテストの助け。テストは部品または材料の失敗を引き起こすのに湿気が使用されている動的状態の静的な州および缶のbedoneの一定した温度そして湿気とすることができる。
主な特長
1. 一定した温度および湿気テスト箱はコントロール パネル、配線パネル、絶縁材の層、空輸補給ファン、ヒーター、加湿器および冷却ユニットで主に構成される。主要な指定は異なった条件の下の6つの標準サイズそして10の指定に分けることができる。
2. コントローラーはLANインターフェイスを通してコンピュータに接続することができる。ユーザーは呼出しプログラム実行、リモート・コントロール機械スイッチおよび他の機能集めるためにコンピュータ画面のプログラムを、テスト データおよび記録設計、できる。
3. 屋内温度および湿気の配分が均一であるように死んだ角度を避ける複数の翼の空輸補給ファンの強い空気の循環の使用。
4. 異常な状態が起これば完全な安全防御装置は、コントローラー スクリーン自動的に欠陥の状態を表示し、電源スイッチを断ち切り、そして修理方法を提供する。
モデル利用できる
モデル | TMAX-80 (A~F) | TMAX-150 (A~F) | TMAX-225 (A~F) | TMAX-408 (A~F) | TMAX-800 (A~F) | TMAX-1000 (A~F) |
内のり寸法 WxHxD (mm) |
400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
内のり寸法WxHxD (mm) | 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
TemperatureRange |
低温(A:25°C B:0°C C:- 20°C D:- 40°C E:- 60°C F:- 70°C) 高温150°C 温度較差はカスタマイズすることができる
|
|||||
HumidityRange | 20%~98%R.H. (10%-98% R.H./5%-98% R.Hは、特別な任意条件、必要性の除湿器である) | |||||
分析的な正確さ 配分の均等性の 温度および湿気 |
0.1°C;0.1% R.H/±2.0°C;±3.0% R.H。 |
A.Testing変数
温度較差 | -60℃~+150 ℃ (Air-cooledタイプ) |
湿気範囲 |
次の通り) 20%-98% RH (配分の範囲はある
|
冷却率(正価格販売) | 1℃/minについて |
熱する率(負荷無し) | 3℃/minについて |
一定温度 | ±0.5℃ |
温度の分析的な正確さ | 0.01℃ |
湿気制御の精密 | ±2%R.H |
温度の均等性 | ±2.0℃ |
湿気の均等性 | ≤±3%R.H (+2、- 3%RH) |
働く騒音 | 騒音レベルは75 dBよりより少し(a)である(25のCの周囲温度およびより少ないエコーを用いる防音部屋で測定される;重みづけによって8ポイントの平均値を測定した;各テスト・ポイントのレベルをある騒音源からの1メートル測定し、高さは地面からの1メートルある)。 |
内部および外箱の材料 | SU # 304 |
外箱の光源 | 高い明るさランプ |
成層圏の構造設計 | 箱の上の凝縮の有効な回避 |
観察窓 | 観察のサンプル使用(W*L 28*35 cm) |
窓の反汗設計 | 水およびガス(W) 40の凝縮を防ぐ電気加熱装置 |
テスト穴
|
のために外的なテスト電源コードおよび信号(直径50のmm)を接続するのに使用することができる |
機械滑車 | 滑車は強いボルト(200Kg/wheel)によって移動可能、置かれて |
絶縁材の層 |
堅いウレタン フォーム (利点は次のとおりである: 1. の治癒の後の強い結合の後で満ちること継ぎ目が無い高性能および省エネ。 2. 地震および圧縮抵抗、割れることの怯固の後で下る腐食無し。 3. それに超低い温度の熱伝導率、天候の抵抗および熱保存がある。 4. 高性能の絶縁材、健全な絶縁材、治癒の後で防水そしてmoisture-proof。 5. 防水性能は泡の穴が閉鎖しているのでよく、密封率である95%、雨水は穴に浸透しない。 |
内部の棚 | 移動可能で調節可能な格子および2つのステンレス鋼のストリップの格子(グリルごとの5.0 cm) |
箱のドア
|
効果的に外的な温度の漏出を隔離する二重チャネル熱絶縁材および堅いガス |
漏出/サージの保護 | ヒューズ。RCの漏出遮断器のための電子サージの保護 |
コントローラーの内部自己自動検出そして防御装置 |
1. マイクロコンピューター間のデータ伝送の検出 2. 温度/湿気のSensor→回路の壊れ目か短絡(+/-終わる) 3. 層1のハイ・ロー温度の操作制御高低の温度の過熱保護のための過熱保護→の設定 |
故障検出および制御インタフェースを(外的な欠陥のための自動検出そして防御装置) |
1. 第2 Layer→Electronicの高温過熱防御装置の高温過熱保護 2. 層3の高温過熱保護→の高温過熱防御装置 3. 水カットのincineration→Humidity水締切りの保護および電気熱水締切りの空気焼却の保護の保護 4. 圧縮機protection→Refrigerant圧力保護および積み過ぎの保護。 5. 延長保護Device→Reserve 2組の使用のための故障検出の入力拡張の防御装置。 |
欠陥の異常な保護 | 異常な欠陥が起こる場合の断ち切られた制御電源および欠陥の理由の徴候および警報出力信号。 |
活動的な水不足の表示器 | 機械の水の欠乏のための初めのプロンプト。 |
動的高低の温度の保護 | 設定された条件の高低の温度の保護価値の動的調節。 |
正常な温度の保護 | 操業停止の後で、機械の試験区域は正常な温度への低下によって自動的に保護される。 |
制御モード
|
1. 制御システムはテスト条件に従って自動的に装置が最もよい省エネの状態にあるように、冷却装置の操作を調節する。 2. 蒸化器の冷凍容量は制御システムによって運転される電磁弁によって転換する。 3. 圧縮機の帰りの空冷回路。 |
作業方法 |
1次圧縮は0 ~40℃モデルのために採用される。 二進滝の冷凍は40 ~70℃で採用される。 |
冷凍の圧縮機 | 元の輸入されたフランス人Taikangは十分に低雑音の回転子の圧縮機を囲んだ。 |
冷却剤 | R404a/R23 (オゾン層破壊の索引は滝の冷房装置で0、R23使用されるである)。 |
コンデンサー |
Air-cooled:Finned管の熱交換器。 Water-cooled:貝および管の熱交換器。 |
蒸化器 | Finned管の熱交換器(また除湿器として使用した)。 |
版の熱交換器 |
ステンレス鋼のろう付けされた版の熱交換器(使用される滝の冷房装置)。 |
絞る装置 | 拡張の弁+毛管。 |
